Magna tal-ittestjar tat-torsjoni tal-kontroll tal-kompjuter 1000nm

Introduzzjoni tat-Tagħmir:

Is-sistema tat-test tadotta l-kontroll tas-servo elettro-idrawliku dinamiku matur u t-teknoloġija tat-test, u hija ddisinjata u mmanifatturata permezz ta 'disinn unitarju, standardizzat u modulari, u b'hekk ittejjeb ħafna l-istabbiltà u l-affidabbiltà tas-sistema . L-unitajiet ewlenin u l-komponenti tas-sistema huma manifatturati bl-użu tat-teknoloġija avvanzata internazzjonali tal-lum .}}

Is-sistema ta 'test ta' għeja elettro-idrawlika b'ħafna kanali hija użata prinċipalment għall-ittestjar ta 'strutturi kbar ta' konkrit rinforzat u strutturi ta 'l-azzar bħal membri strutturali tal-bini, frejms, raġġi, kolonni u għoqiedi, ittestjar ta' membri prestressjati ta 'konkrit rinforzat bħal travi prestressjati, kolonni u frejms, u frejms ta' għeja ta 'l-istħarriġ tal-ferrovija Is-sistema tat-test hija magħmula prinċipalment minn attwaturi ta 'servo elettro-idrawliċi multipli, stazzjon tal-pompa servo ta' pressjoni kostanti, sett ta 'kontrolluri ta' servo b'ħafna kanali, softwer tat-test, pajpijiet u sett ta 'frejms tat-tagħbija {{5} is-sistema tat-test hija flessibbli fl-użu . Jista' jwettaq simultanjament testijiet ta 'tagħbija kkoordinata ta' aktar minn żewġ kanali ta 'l-attiva Testijiet ta 'tagħbija ta' kanal wieħed . It-tagħmir awżiljarju jista 'jiġi kkonfigurat skond it-test jeħtieġ li jwettaq testijiet ta' tagħbija ta 'għeja ta' diversi partijiet strutturali .

Is-sistema ta 'kontroll diġitali b'ħafna kanali tista' fl-istess ħin tikkontrolla erba 'attwaturi biex tlesti tagħbija sinkronika u asinkronika, u tista' tikkontrolla t-tagħbija kkoordinata ta 'l-erba' attwaturi għal spezzjoni ta 'kwalità; Mod ta 'kontroll: Tagħbija, spostament, u modi ta' kontroll differenti jistgħu jinxtegħlu mingħajr impatt; L-interface tal-ħruġ analogu b'parametri b'erba 'kanali jista' joħroġ sinjali ta 'tagħbija u spostament b'mod sinkroniku għal sistemi ta' akkwist ta 'data bħal gauges tar-razza .

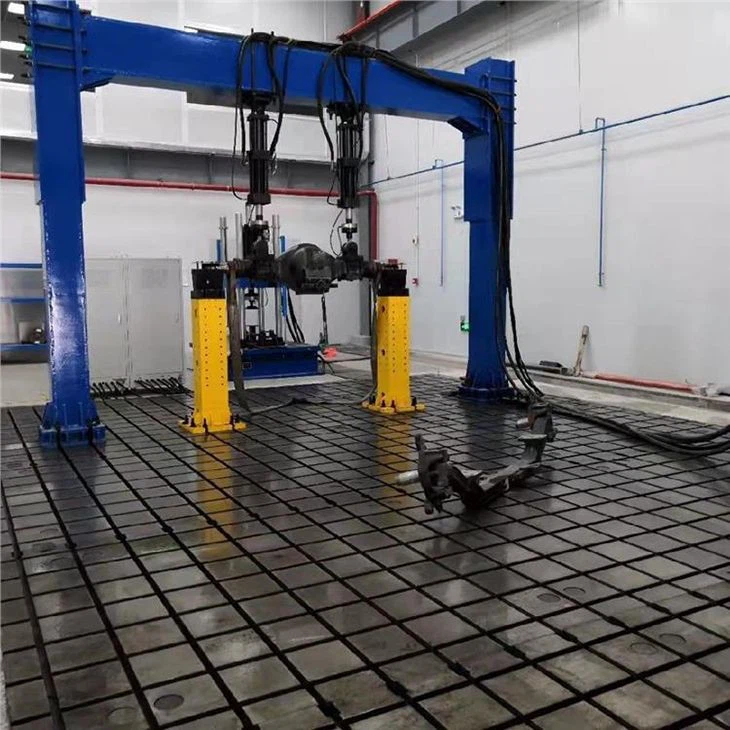

L-istruttura tal-qafas tal-bieb kollu hija adottata, u l-irfid u l-punti tat-tagħbija għandhom forom strutturali varji, li fl-istess ħin jistgħu jirrealizzaw it-tensjoni u t-tagħbija tal-pressjoni multi-direzzjonali u multi-direzzjonali .

(2) ± 100 kN ATTUATURI SERVO RATED TAL-Għeja ---2.

(3) Il-fluss minimu huwa 400 L ---1 sett .

(4) 200 L separatur taż-żejt ---2 Settijiet

(5) Għal tagħbija vertikali ta 'qafas b'żewġ kolonni ----1 sett

(6) L Bracket għal tagħbija orizzontali -----2 Settijiet

(7) Pjanċa tal-bażi tal-immuntar tal-qafas (bi slots t lonġitudinali u trasversali) --- 1 sett

(8) pajp taż-żejt bi pressjoni għolja --- 1 sett

(9) Ipprovdi 4 kontrollur statistiku tal-kanal 2 u softwer relatat, inklużi żewġ apparati ta 'input analogu --- 1 sett

(10) Torri tat-Tkessiħ u Pipeline tat-Tkessiħ ----1 Set

(11) 3KVA UPS Provvista ta 'Enerġija Mhux Interruttibbli

(12) American Celtron Force Sensor ----2 250 kn u 100kn kull wieħed

(13) Valv tas-Servo Moog Amerikan ---4

(14) AMT Sensers ta 'Spostament ta' Preċiżjoni Għolja ---4.

(15) Ipprovdi tieqa 10 pc, 64- bit, 8GB RAM, 1TB hard disk, PC bi periferali, printer u softwer ta 'kontroll iddedikat u softwer ta' analiżi .



2) GB / T 16825.1-2008 "Spezzjoni tal-Magni tal-Ittestjar UNIAXIAL Statiku Parti 1: Spezzjoni u Kalibrazzjoni tas-Sistema tal-Kejl tal-Forza ta 'Tensjoni u (jew) Magna tal-Ittestjar tal-Kompressjoni"

3) GB / T 16826-2008 "Magni tal-Ittestjar Universali tas-Servo Elettro-idrawliku"

4) JB / T 8612-1997 "Magni tal-Ittestjar Universali tas-Servo Elettro-idrawliku"

5) JB 9397-2002 "Kundizzjonijiet Tekniċi għat-Tensjoni u l-Kompressjoni tal-Magna tal-Ittestjar tal-Għeja"

6) GB / T 3075-2008 "Metodu tat-Test tal-Għeja Axial tal-Metall"

7) GB / T 15248-2008 "Amplitudni Axial Indaqs Ċiklu Baxx Metodu tat-Test tal-Għeja għal Materjali tal-Metall"



Lall-diġitali ta 'kontroll b'ċirkwit magħluq, jista' jiġbor sinjali b'mod arbitrarju għall-kontroll PID diġitali kollu . frekwenza ta 'kontroll b'ċirkwit magħluq sa 5kHz;

l-unità ta 'drive tal-valv servo integrata direttament (żewġ jew tliet livelli ta' servo valve drive jistgħu jintużaw);

l Firxa tal-frekwenza tal-ġeneratur tas-sinjal inkorporat: 0.001-500 Hz, Riżoluzzjoni tal-Frekwenza: 0.001Hz;

l Ikkontrolla l-forma tal-mewġ: mewġa sine, mewġa trijanglu, mewġa kwadra, mewġa rampa, mewġa tas-serrieq, mewġa bl-addoċċ, mewġa ħielsa u tista 'tirrealizza l-output ikkombinat ta' diversi forom tal-mewġ .

Modalità Lcontrol: Forza, Spostament, Deformazzjoni PID ta 'kontroll b'ċirkwit magħluq, u tista' tikseb bidla bla xkiel u mhux disturbata ta 'kwalunkwe mod ta' kontroll;

Is-sistema għandha funzjonijiet bħal kalibrazzjoni tas-sensuri u reset żero;

Jien nirrealizza komunikazzjoni ta 'dejta b'veloċità għolja mal-kompjuter permezz ta' karta Ethernet;

Lhave funzjonijiet ta 'kontroll idrawliku perfett, bħal: stazzjon tal-pompa ta' kontroll mixgħul / mitfi, bidla ta 'pressjoni għolja / baxxa, eċċ .;

LPOVIDE Varjetà ta 'bordijiet ta' interface li jaqblu ma 'diversi sensuri u unitajiet ta' sewqan .

4 . 2 sistema tas-softwer.

Is-sistema tas-software hija sistema ta 'test dinamika b'ħafna kanali mainstream . Minħabba li s-softwer ikopri firxa wiesgħa ta' standards tat-test, użu flessibbli, u importazzjoni u esportazzjoni tad-dejta konvenjenti u veloċi, huwa speċjalment adattat għall-użu ta 'diversi istituzzjonijiet ta' riċerka xjentifika . il-karatteristiċi ewlenin huma:

Lbased fuq l-iżvilupp tal-pjattaforma tax-xogħol Win7 / 10;

Lintegrate diversi funzjonijiet tat-test dinamiċi u waħda .

L-kombinazzjoni tal-forma tal-mewġ tat-test ta 'kwalunkwe funzjoni tista' tiġi definita biex tifforma l-ispettru tat-test u l-proċess tat-test, u l-magna tat-test tista 'tiġi kkontrollata biex titlesta t-test tal-għeja dinamika ta' diversi funzjonijiet kumplessi {.

LDATA Akkwist, Passi tat-Test, Ħażna tad-Dejta, Protezzjoni tat-Test u funzjonijiet oħra jistgħu jiġu pprogrammati fil-forma ta 'avvenimenti, sabiex tassisti lill-utenti biex itemmu l-operazzjonijiet tat-test ta' diversi funzjonijiet kumplessi .



2. Firxa tal-Kejl tal-Forza tat-Test: 2.0KN -100 kn (1% -100% fs)

3. Kodiċi tar-Riżoluzzjoni tal-Forza tat-Test: 1/180000

4. forza tat-test li tindika eżattezza tal-valur: fi ħdan ± 0.5%

5. firxa tal-kejl tal-ispostament: 0-150 (± 75) (mm)

6. Komponent tal-kejl tal-ispostament: 0.001mm

7. L-iżball relattiv tal-kejl tal-ispostament li jindika l-valur huwa fi ħdan ± 0.5%

8. L-iżball relattiv tal-kejl tad-deformazzjoni li jindika l-valur huwa fi ħdan ± 0.5%

9. Frekwenza tal-Akkwist: 0.01-100 Hz

10. frekwenza tat-test standard: 0.01-25 hz (komunement użat 8Hz) amplitudni ta 'spostament ± 1mm

11. test tal-mewġ tat-test: mewġa sine, mewġa trijanglu, mewġa kwadra, mewġa magħquda, eċċ .

12. Modalità ta 'Kontroll: Kontroll tat-Tagħbija, Kontroll tal-Ispostament, Kontroll tad-Deformazzjoni, Modi ta' Kontroll differenti jistgħu jiksbu bidla bla xkiel .

13. Forza Koassjalità: Inqas minn jew daqs 0.5%

14. Stazzjon tal-Pompa tas-Servo Pressjoni Kostanti: Fluss 40L / Min, 21MPA

15. qawwa tal-mutur: 22kW
